產品描述
XQJ電纜橋架系列適用于電壓在10千伏以下的電力電纜，以及控制電纜、照明配線等室內、室外架空電纜溝、遂道的敷設。
該產品主要適用于化工，冶金，機械，文化，體育場館，展覽館，檔案館，博物館，機場，車站等社會公共場所以及高層建筑等供電系統及消防系統的共用。在正常情況下(非火災情況)可降容供電;火災情況下，切斷正常供電系統，可按額定電流進行消防供電.從而可達到正常，消防供電兩者的兼用，降低成本。
結構特點與安裝
XQJ系列電纜橋架具有品種全、應用廣、強度大、造價低、施工簡單、配線靈活安裝標準、外形美觀的特點，對您處的技術改進、擴充電纜、維護檢修帶來方便。
XQJ系列電纜橋架的安裝可因地制宜。可隨工藝管道架空敷設;樓板，架下吊裝;室內外墻壁，柱壁、遂道、電纜溝壁上的側裝，還可在露天立柱或支墩上安裝、大型多層橋架吊裝或立裝時，應盡量采用工字鋼立柱兩側對稱敷設。
XQJ系列電纜橋架可水平、垂直敷設;可轉角、T字形、十字形分支;可調寬、調高。
電纜在電纜橋架上的層次安裝

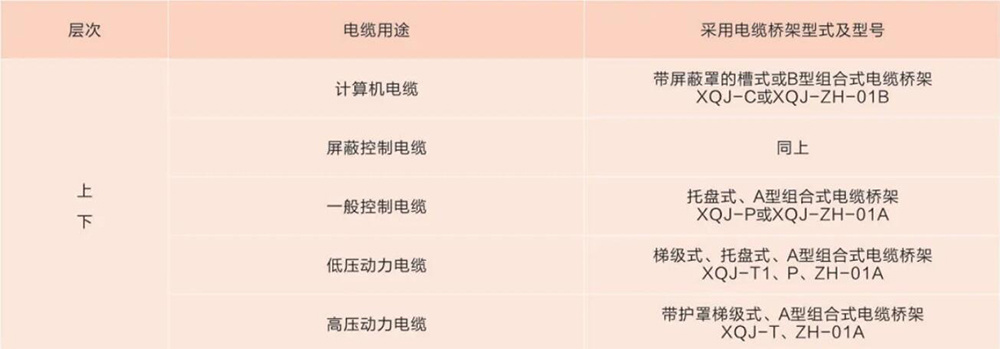

1、電纜橋架層次排列弱電流控制電纜在最上層。接著一般控制電纜，低壓動力電纜高壓動力電纜依次往下排列。(見表1)。這種排列有利于屏蔽干擾、電力電纜冷卻、方便于施工。
2、各層電纜橋架層間距離為:
控制電纜≥200mm
動力電纜≥200mm
機械化敷設電纜≥400mm
橋架空間布置圖

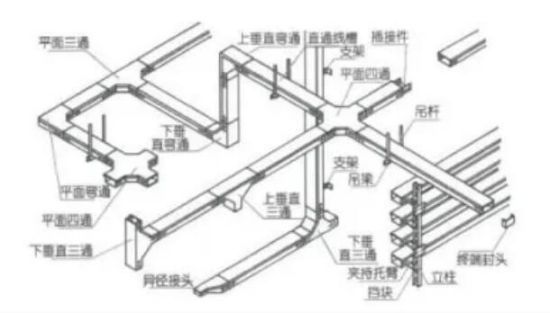

電纜橋架空間布置示意圖

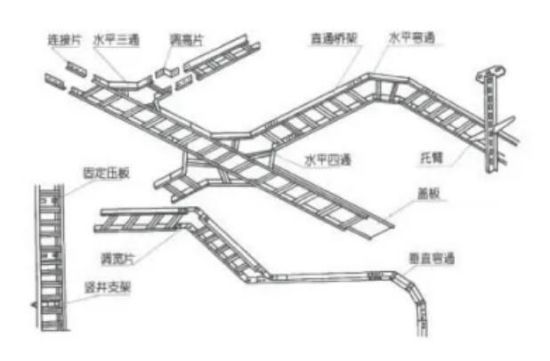

梯級式電纜橋架空間布置示意圖

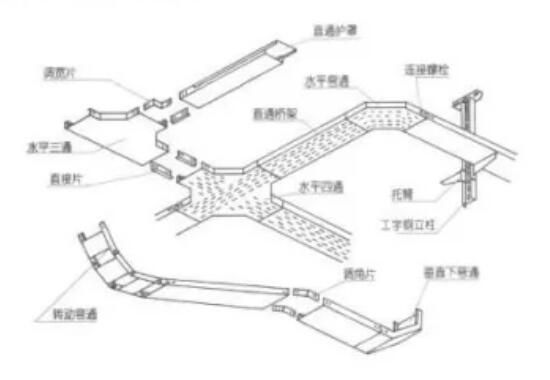

托盤式橋架空間布置示意圖

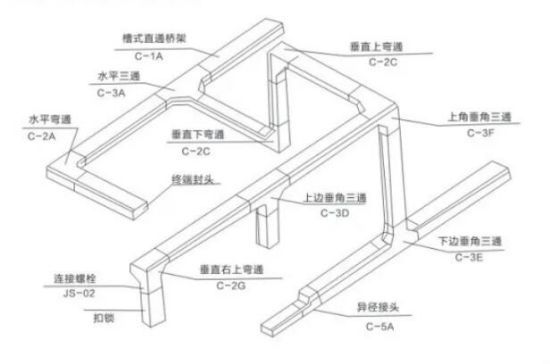

槽式橋架空間布置示意圖
電纜橋架載荷曲線

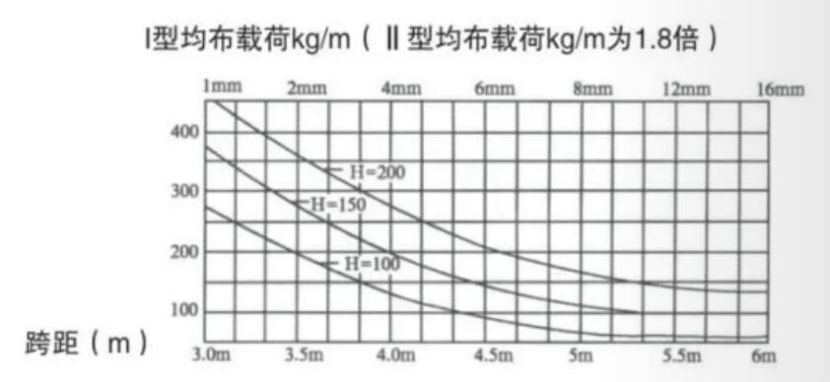

DJ-T、P、C型大跨距電纜橋架載荷曲線

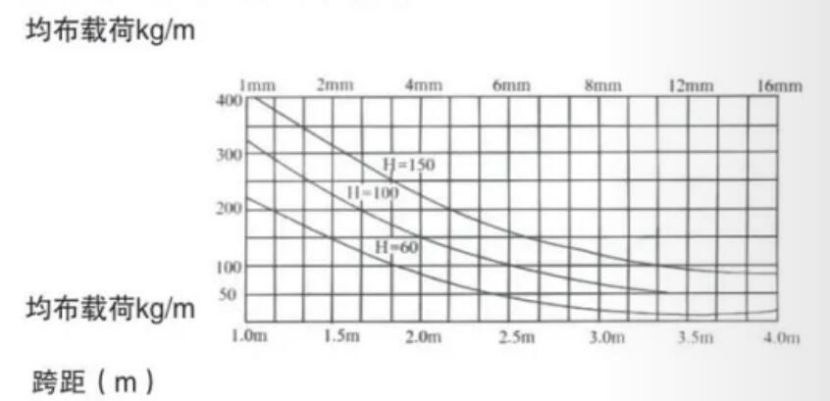

XQJ-T、P型電纜橋架載荷曲線

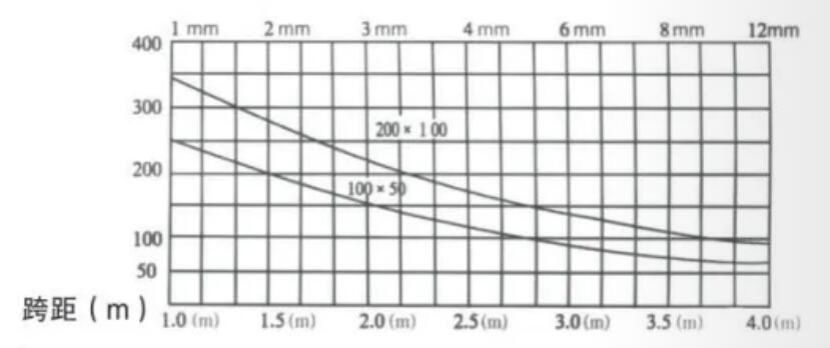

XQJ-C型電纜橋架載荷曲線
