DFW-12系列電纜分接箱
公司生產的箱式變電站、用戶儲能系統、高低壓成套開關柜、小三箱、密集型母線、橋架、充電樁、工業自動化控制設備不僅在全國各省市自治區受到好評,且已遠銷海外。
所屬分類:
關鍵詞:箱式變電站丨高壓開關設備丨低壓開關設備丨電纜分接箱丨密集型母線槽丨電纜橋架
產品描述
DFW-12系列電纜分支箱系戶外設計,全密封結構,柜體防護等級達IP33。電纜接頭支架采用不銹鋼材料,外殼采用2mm優質不銹鋼板制造,箱體內部由電纜倉頂板分隔成母線室和電纜倉兩部分。
母線室是由2mm鋼板圍成的密封室。電纜接頭支架位于母線室的上部,用來支撐套管,套管則用來固定電纜接頭,電纜接頭的相間距離為180mm。如果是帶避雷器型,避雷器安裝在電纜接頭的尾部。另外,短路指示器和帶電顯示器也裝在母線室內。母線室所有帶電部件都進行嚴格的硅橡膠外包絕緣處理。電纜倉位于母線室下部,是電纜進出的通道,倉內有電纜固定夾和接地端子。

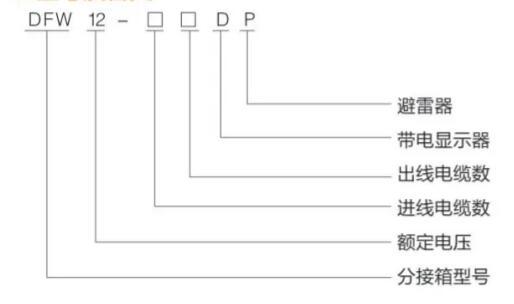

型號及含義

使用條件及環境
海拔高度不超過2500m。
環境溫度:-45℃-+45℃。
安裝場所:無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所。
若超出以上條件時,用戶可與我公司協商。
相對濕度:日平均值不大于95%,月平均值不大于90%。
結構說明
DFW-12系列電纜分支箱系戶外設計,全密封結構,柜體防護等級達IP33。電纜接頭支架采用不銹鋼材料,外殼采用2mm優質不銹鋼板制造,箱體內部由電纜倉頂板分隔成母線室和電纜倉兩部分。
母線室是由2mm鋼板圍成的密封室。電纜接頭支架位于母線室的上部,用來支撐套管,套管則用來固定電纜接頭,電纜接頭的相同距離為180mm。如果是帶避雷器型,避雷器安裝在電纜接頭的尾部。另外,短路指示器和帶電顯示器也裝在母線室內。母線室所有帶電部件都進行嚴格的硅橡膠外包絕緣處理。電纜倉位于母線室下部,是電纜進出的通道,倉內有電纜固定夾和接地端子。
功能及特點
1:全絕緣、全密封,可保證人身安全。
2:戶外型,防塵、防潮、抗洪水、耐腐蝕、環境適應性強。
3:組合靈活,進出線從二路到六路,滿足多種接線要求。
4:體積小、結構緊湊、外形美觀大方、安裝簡單、免維護。
5:可帶電顯示器。
6:可帶短路指示器。
7:可帶避雷器。

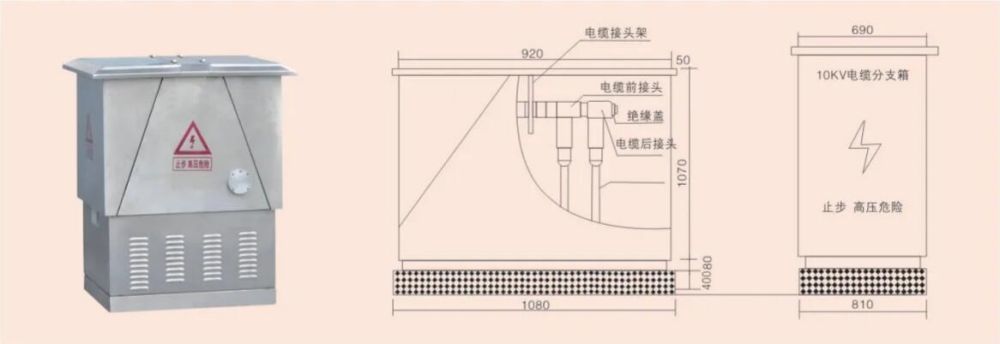

產品外觀圖

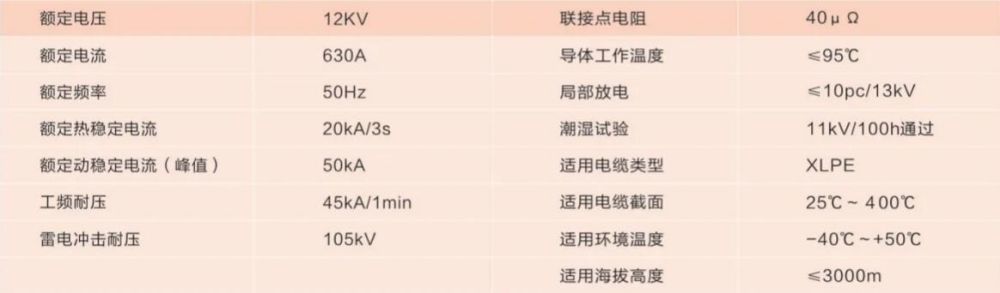

主要技術參數

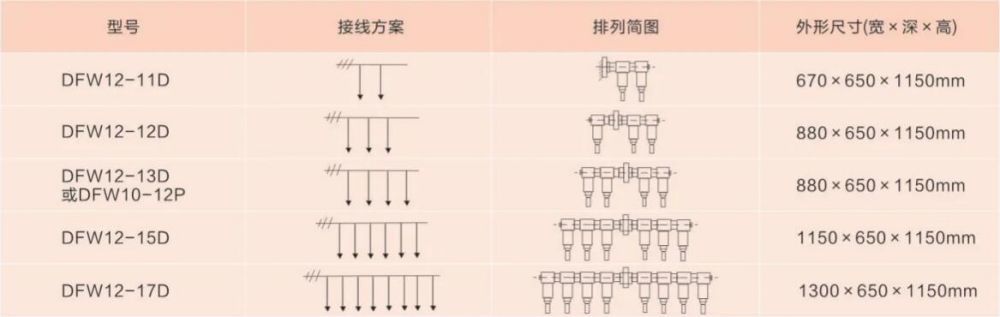

接線方案
