產品描述
JXF計量箱配電箱是確保電能計量的準確和可靠，維護供電部門及用電單位的雙方經濟效益的專用計量設備。產品滿足GB7251.3、供電局計量相關標準的技術要求和實驗要求。

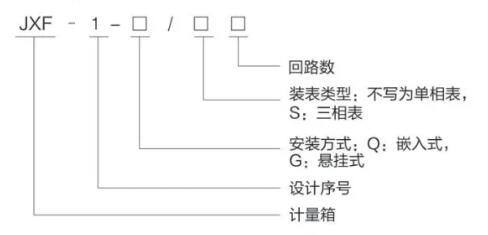

型號及含義
使用環境及條件
環境溫度:-5℃-+40℃，而在24小時周期內平均溫度不高于+35℃。
相對濕度:+20℃時不應高于90%，+40℃時不應高于50%。
海拔高度不超過2000m。
傾斜度:對殼體不應超過3°，對電度表不應超過1°。
結構特點
JXF系列計量箱是用不銹鋼板加工焊接而成，采用前開門形式，柜體旁板和后板均焊牢，使之無法打開。前門裝有專用可加鉛封的計量門鎖，并裝有4~5mm厚透明玻璃的觀察窗，以便不開門能抄表，活動門采用可脫卸型，即可隨計量方式的改變而及時變換其接線，又可方便安裝，檢查及維修。表板上安裝活絡表架能適用各種不同的類型電度表的安裝。
JXF-1-□/1不銹鋼單相單表箱
本表計量箱適用于電壓220V、頻率50H、額定工作電流63A及以下的交流電路系統中，具備配電和計量功能，也具備配電回路漏電、過載、短路時保護功能，產品滿足GB7251.3、供電局計量相關標準的技術要求和實驗要求。
內部可裝配機械式、電子式單相電能表，可配裝DZ47、DZ47L、DZ18L系列微型開關，RT、RC系列熔斷器。可直接固定在墻上或嵌入墻體內安裝。
外形尺寸長*寬*高(mm):440×300×100
JXF -1-0/S1不銹鋼三相單表箱
本表計量箱適用于電壓380V、頻率50H、額定工作電流100A及以下的交流電路系統中，具備配電和計量功能，也具備配電回路漏電、過載、短路時保護功能，產品滿足GB7251.3、供電局計量相關標準的技術要求和實驗要求。
內部可裝配機械式、電子式單相電能表，可配裝DZ47L、DZ15L系列四極等開關。可直接固定在墻上或嵌入墻體內安裝。
外形尺寸長*寬*高(mm):750×450×190
JXF-1-/不銹鋼單相多表箱

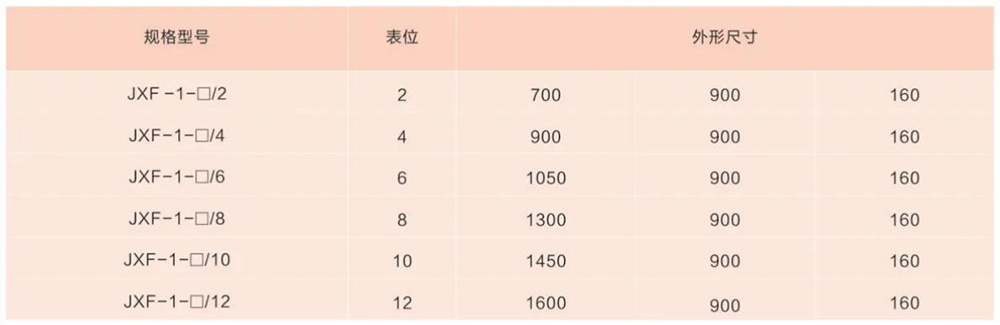

本表計量箱適用于電壓220V、頻率50H、多回路出線工作電流63A及以下的交流電路系統中，具備配電和計量功能，也具備配電回路過載、短路時保護、防雷等功能，產品滿足GB7251.3、供電局計量相關標準的技術要求和實驗要求。根據安裝表位數量不同分為2、4、6、8、10、12表位。其中4、6、8、9、10、12表位的規格，均可根據需要增加二個表位(用于公共用電和居民用電信息采集器安裝)。
計量箱設有進線室、計量室和出線室三室，三室相互獨立，并配有相應隔板安裝方式一般分為嵌入式(Q)和壁掛式(G)兩種。
內部可裝配機械式、電子式單相電能表，可配裝DZ47、DZ47L、DZ18L系列2P微型開關，RT、RC系列熔斷器。
JXF-1-□/S□不銹鋼三相多表箱
本表計量箱適用于電壓380V、頻率50H、多回路出線工作電流63A及以下的交流電路系統中，具備配電和計量功能，也具備配電回路過載、短路時保護、防雷等功能，產品滿足GB7251.3、供電局計量相關標準的技術要求和實驗要求。
根據安裝表位數量不同分為2、4、6、8表位。其中2、4、6、8表位的規格，均可根據需要增加二個表位《用于公共用電和居民用電信息采集器安裝)。
計量箱設有進線室、計量室和出線室三室，三室相互獨立，并配有相應隔板安裝方式一般分為嵌入式(Q)和壁掛式(G)兩種。
內部可裝配機械式、電子式三相電能表，可配裝DZ47系列4P微型開關。
