產品描述
SF6全封閉充氣柜為模塊化單元模式,可根據不同用途進行組合;由固定式單元組合與可擴展型單元兩大類,滿足各種變電站對緊湊型開關柜靈活使用的需要。
SF6全封閉充氣柜是一個完全密封的系統,其所有帶電部件以及開關封閉在不銹鋼的殼體內。整個開關裝置不受外部環境條件的影響,從而確保運行可靠性及人身安全,并且實現了免維護。通過選擇可擴展母線,可以實現任何組合達到全模塊化。擴展母線安全絕緣和屏蔽,確保了高可靠性和安全性。SF6全封閉充氣柜同時可以提供TV化的自動化解決方案;形成了智能化開關的概念,并將現場安裝及調試工作量降到最低。
SF6全封閉充氣柜分為非擴展標準配置和可擴展標準配置。由于其具有全模塊和半模塊的組合性以及自身的可擴展性,因而具有極其特殊的靈活性。
SF6全封閉充氣柜開關執行GB標準。
在室內條件下(20℃)運行的設計壽命超過30年。
結構特點
SF6全封閉充氣柜系列充氣柜SF6氣體做為滅弧及絕緣介質。
開關柜為全密封、全絕緣結構;母線、開關及帶電部件完全封閉在不銹中。腔體充以1.4bar的SF6氣體,防護等級達到IP67,整個開關裝置完全不受外部環境條件的影響,即使在短暫水浸等極端情況下也能保證開關正常運行,產品終身免維護。
開關柜具有完善的“五防”聯鎖裝置,徹底杜絕人為誤操作可能引起的人員及設備運行故障。
所有開關柜具有可靠的安全泄壓通道,即使在極端情況下也能保障操作人員人身安全。
開關柜分為固定單元組合和可擴展單元組合兩類;開關柜通常由正面進出線,也可按不同的安裝位置實現側出線或側擴展。柜體尺寸安裝方便,并能夠適合空間狹小及環境條件不良的地方。開關柜可根據用戶的不同需求配置電動、遙控及檢測裝置。

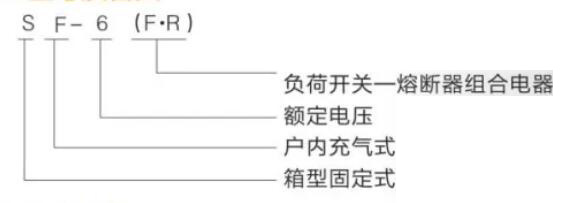

型號及含義

訂貨須知(訂貨時須注明)
1.主電路方案編號、用途、單線系統圖、排列圖和配電室平面布置圖等。
2.輔助回路接線原理圖、端子排列圖。
3.開關設備內的電器元件的型號、規格、數量。
4.開關設備控制、測量及保護功能的要求以及其他閉鎖和自動裝置的要求。
5.如開關設備之間或進線柜需要母線橋連接,應提供母線橋的額定載流量,母線橋的跨度,距地高度等具體要求數據。
6.需要附件、備件時,應提出種類和數量。
7.開關設備使用在特殊環境條件,應在訂貨時詳細說明。

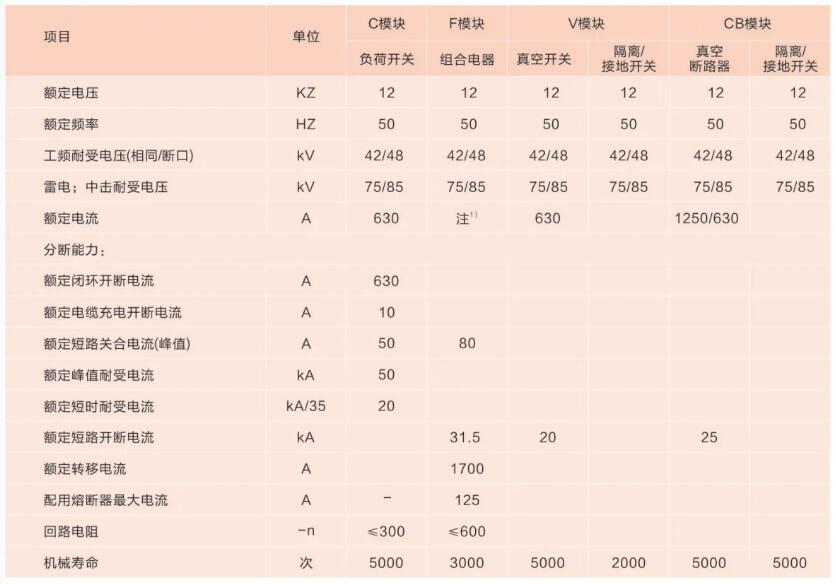

技術參數

注:(1)取決于熔斷器的電流額定值

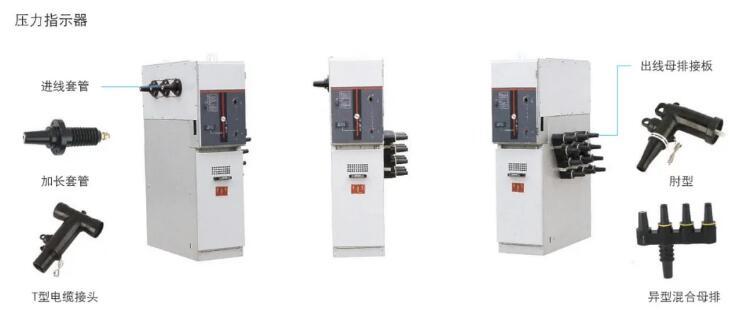

非擴展標準模塊
SF6型開關柜的每個模塊具有下列配置
1.進線套管的電容性電壓指示器
2.每個氣室安裝一個監測SF6密度的壓力表計
3.吊裝用的吊耳
4.操作手柄
選配
1.電動操作機構
2.電纜短路及接地故障指示器
3.電纜互感器及表計
4.遠程監控及接觸
