GCS低壓抽出式成套開關設備
公司生產的箱式變電站、用戶儲能系統、高低壓成套開關柜、小三箱、密集型母線、橋架、充電樁、工業自動化控制設備不僅在全國各省市自治區受到好評，且已遠銷海外。
所屬分類：
關鍵詞：箱式變電站丨高壓開關設備丨低壓開關設備丨電纜分接箱丨密集型母線槽丨電纜橋架
產品描述
適用范圍
GCS型低壓抽出式成套開關設備(以下簡稱“開關設備”)是我公司為滿足廣大設計單位和電力用戶的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關設備。該產品目前已被電力用戶廣泛選用。
開關設備適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓380V(400V)、(660)，額定電流為6300A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。開關設備的基本形式(見圖1)。
本產品符合:GB7251《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式開關設備》、IEC60349《低壓成套開關設備和控制設備》標準。

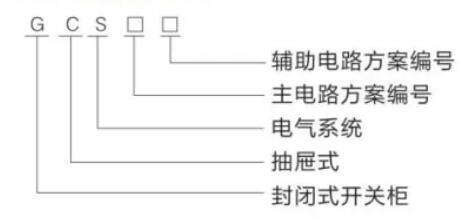

型號及其含義
正常使用條件
1，周圍空氣溫度:-15℃~+40℃，日平均溫度不得高于+35℃，超過時需根據實際情況降容運行。
2，海拔高度:不超過2500m。
3，相對濕度:最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度:如+20℃時為90%，應考慮到由于溫度的變化可能會產生凝露的影響。
4，安裝傾斜度不超過5度，且整組柜列相對平整(符合GBJ232-82標準)。
5，開關設備應安裝在無劇烈振動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
注:用戶有特殊要求時，可以與本公司協商解決。

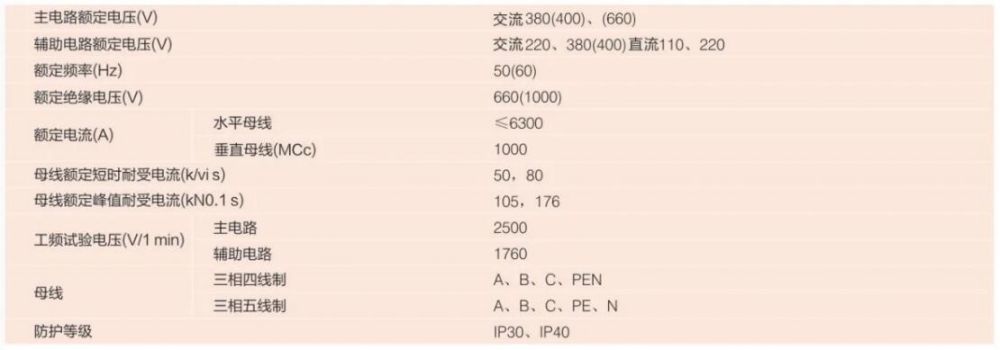

主要技術參數
表1
(mm)表5
3.4 功腱單元
a.抽屜層高的模數為160mm.分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流400A及以下。
b.抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功艟單元的抽屜具有良好的互換性。
c.每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜其中一單元以上抽屜采用多動能后板。
d.抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。
e.單元抽屜與電纜室的轉接采用背扳式結構ZJ-2型轉接件。
f.1單元及以上抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件。
g.抽屜面板具有分、合、試驗，抽出等位置的明顯標志。
h.抽屜單元設有機械聯鎖裝簧。
3.5 饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜室內電線的連接通過轉接件實現，既提高了電纜的使用可靠性，又極大地方便了用戶對電纜的安裝與維修。電纜隔室有二個寬度尺寸240mm和440mm可供選用，視電纜敲量，截面和用戶對安裝維修方便的要求而定。
3.6 考慮到干式變壓器使用的普通性、安全性和油浸變壓器的經濟性，裝置既可以方便地與干式變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接。
3.7 以抽屜為主體，同時具有抽出式和固定分隔，可以混合組合，任意選用。
3.8 開關設備按三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N或PEN方式。
3.9 柜體的防護等級為IP30、IP40，也可按用戶需要特殊制作。
4 抽屜操作機構說明
CJ-5抽屜推進機構(以下簡稱機構)是采用螺旋軌跡沿定位件運動方式，實現功能單元推進和抽出，在功能單元推進和抽出過程中，實現三位置顯示和機械聯鎖井配有微動開關試驗位置時可進行電氣聯鎖，避免造成人身或設備事故，符合國家和行業相關標準。本產品體積小、安裝方式靈活，性能可靠。
